Hvad er Frac Stacks, og hvorfor er de kritiske for moderne brøndafslutningsoperationer?

Frac-stakke er højtryksbrøndhovedsamlinger, der bruges til at styre og lede hydraulisk fraktureringsvæske ind i en brøndboring - og de er det vigtigste stykke trykkontroludstyr under enhver fracking-operation.

I olie- og gasindustrien afhænger succesen og sikkerheden af ​​et hydraulisk frakturarbejde i høj grad af overfladeudstyrets integritet. Blogt alle de involverede komponenter, frac stakke fremstå som uundværlig. Uanset om du er en ingeniør, der vurderer færdiggørelsesudstyr eller en indkøbsspecialist, der sammenligner trykbedømte samlinger, er det vigtigt at forstå frac-stabler - deres design, funktion, vurderinger og udvælgelseskriterier.

Denne vejledning giver et omfattende kig på frac-stacks: hvad de er, hvordan de fungerer, hvordan de adskiller sig fra traditionelt brøndhovedudstyr, og hvilke faktorer bestemmer hvilken frac-stack-konfiguration der er den rigtige for en given brønd.

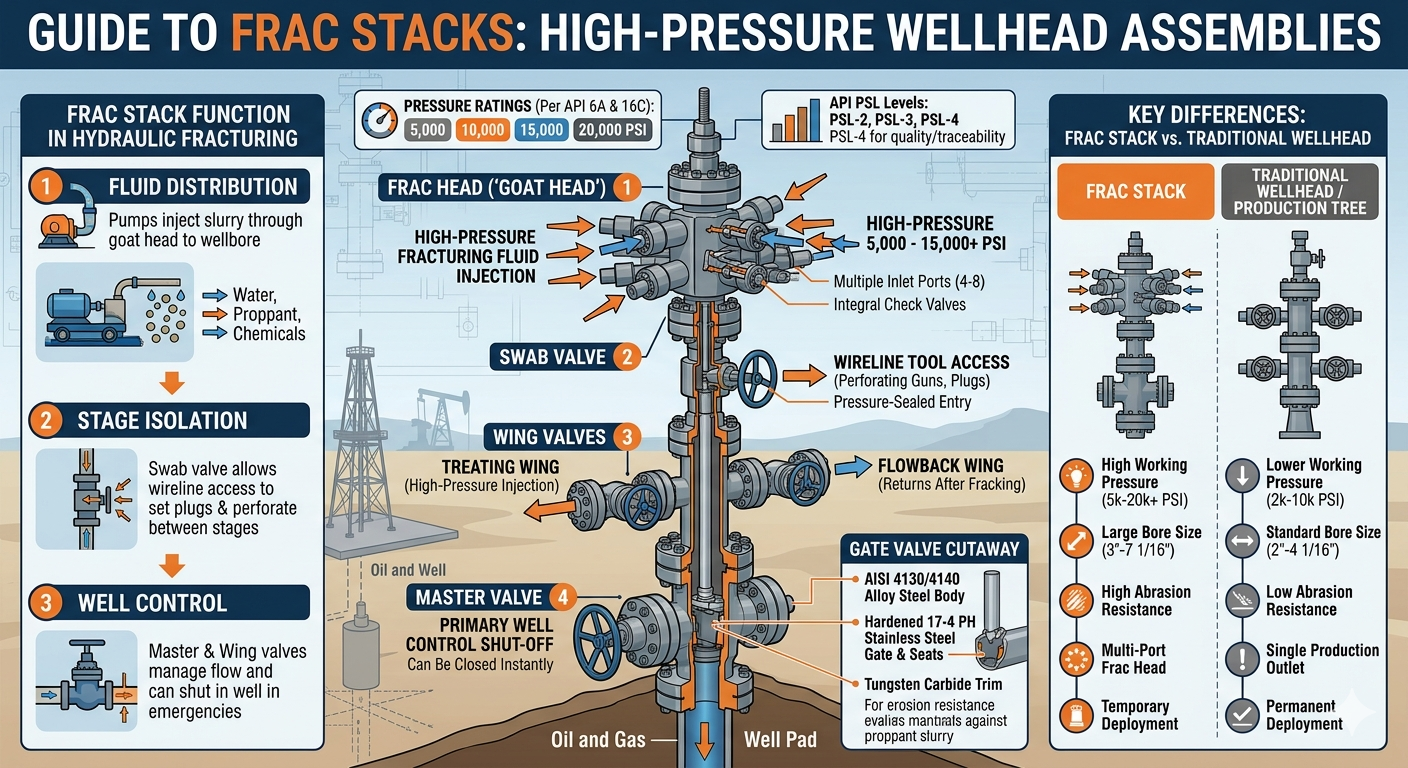

Hvad er en Frac Stack?

A frac stak er en specialiseret brøndhovedtrykkontrolenhed installeret på overfladen af en olie- eller gasbrønd specifikt til hydrauliske fraktureringsoperationer. I modsætning til et stogard brøndhoved, som er designet til langtidsproduktion, er en frac-stack konstrueret til at modstå de ekstreme tryk og slibende opslæmninger forbundet med pumpning af fraktureringsvæske - ofte en blanding af vand, proppant og kemiske additiver - dybt ind i formationen.

I sin kerne består en frac-stak typisk af:

• En masterventil — den primære afspærringsventil i bunden af stakken
• En vatpindsventil — giver adgang til brøndboring for wireline-værktøjer
• Vingeventiler — direkte strømning til og fra fraktureringslinjer
• Et frac hoved (eller gedehoved) — den øverste manifold, der forbinder flere behandlingsjernsledninger
• Check ventiler og dræber ledninger — til brøndkontrol og nødtrykaflastning

Sammen tillader disse komponenter besætninger at pumpe fraktureringsvæske ved ekstremt høje tryk - typisk mellem 5.000 og 15.000 PSI , selvom ultrahøjtryksapplikationer kan overstige 20.000 PSI — med præcision og sikkerhed.

Hvordan fungerer en Frac Stack under et hydraulisk frakturarbejde?

En frac-stack fungerer som den primære grænseflade mellem højtryks-overfladepumpeudstyr og brøndboringen, og styrer væskeinjektion gennem hvert trin af fraktureringsprogrammet.

Når et hydraulisk frakturarbejde begynder, tvinger højtrykspumper fraktureringsvæske gennem behandlingsjernslinjer, der forbinder til frakturhovedet. Frac-hovedet - ofte kaldet et "gedehoved" på grund af dets multiport-konfiguration - distribuerer væske fra flere pumpebiler samtidigt ind i borehullet. Dette giver operatørerne mulighed for at opnå de ekstremt høje injektionshastigheder (nogle gange overskridende 100 tønder i minuttet ) nødvendig for at bryde tætte formationer.

Gennem hele operationen:

• Den hovedventil kan lukkes øjeblikkeligt for at lukke i brønden i en nødsituation
• Vingeventiler åbnes eller lukkes for at håndtere flowback og behandlingslinjer
• Den vatpindsventil muliggør re-entry med wireline værktøjer mellem stadier
• Dræb linjer tillade operatører at pumpe dræbervæske for at genvinde brøndkontrollen, hvis det er nødvendigt

Når fraktureringen er fuldført, kan frac-stakken fjernes og erstattes med et produktionstræ, eller den kan forblive midlertidigt under tilbagestrømningsoperationer.

Frac Stack vs. Traditional Wellhead: Key Differences

Frac-stabler og konventionelle brøndhovedsamlinger tjener forskellige formål og er bygget til forskellige standarder. Tabellen nedenfor opsummerer de kritiske skel.

Tabel 1: Sammenligning mellem frac-stabler og traditionelle brøndhoved-/produktionstræsamlinger på tværs af nøgleoperationsparametre.

Frac Stack Pressure Ratings: Hvad betyder de?

Trykklassificering er den vigtigste enkeltspecifikation, når du vælger en frac-stabel - den bestemmer direkte, om samlingen sikkert kan indeholde brøndborings- og behandlingstryk.

Frac stakke er trykklassificeret pr API 6A and API 16C standarder. Almindelige arbejdstryksklasser (WP) inkluderer:

• 5.000 PSI WP — velegnet til lavere tryk, lavvandede formationer
• 10.000 PSI WP - den mest udbredte vurdering i store amerikanske skiferspil
• 15.000 PSI WP — anvendes i dybe højtryksbrønde, såsom Perm-bassinets dybere mål
• 20.000 PSI WP — fremvoksende klasse for ultradybe eller ultratætte formationer, der kræver ekstreme behandlingstryk

Det er vigtigt at bemærke, at arbejdstrykklassificering af frac-stakken skal være lig med eller overstige maksimalt forventet overfladebehandlingstryk (MASITP) for jobbet, inklusive en sikkerhedsmargin. Operatører anvender typisk en 10–15 % sikkerhedsmargin over den beregnede MASITP, når du vælger frac stak-trykvurderinger.

Et mismatch - ved at bruge en undervurderet frac-stack - kan resultere i katastrofalt udblæsning eller udstyrsfejl. Ifølge brancheanalyse, trykrelaterede brøndhovedhændelser er fortsat en af hovedårsagerne til alvorlige skader under færdiggørelsesoperationer, hvilket understreger, hvorfor korrekt vurderingsvalg ikke er til forhandling.

Nøglekomponenter i en Frac Stack-samling

Hver komponent i en frac-stabel spiller en specifik rolle i at opretholde brøndkontrol og lede fraktureringsvæske.

1. Hovedventil

Hovedventilen er den første forsvarslinje i brøndkontrol - den kan lukke fuldstændigt i brøndboringen med en enkelt operation. Typisk er en lukkeventil med fuld boring, den er installeret direkte over foringsrørspolen eller brøndhovedet. Under normale pumpeoperationer forbliver hovedventilen helt åben for at minimere trykfaldet. I nødstilfælde kan den lukkes eksternt eller manuelt inden for få sekunder.

2. Vatningsventil

Podningsventilen sidder over hovedventilen og giver et trykforseglet adgangspunkt til wireline-værktøjer, perforeringspistoler eller plug-indstillingsværktøjer. Ved plug-and-perf-kompletteringer - den dominerende teknik i amerikanske skiferoperationer - bruges podeventilen gentagne gange mellem fraktureringsstadier til at køre perforeringskørsler og propindstillinger.

3. Vingeventiler (behandling og tilbagestrømning)

Vingeventiler strækker sig vandret fra frac-stakkens krop og forbinder til behandlingsjernsledninger (til pumpning) og tilbagestrømningsledninger (til retur efter frakturering). En typisk frac stack har mindst to vingeventiler - en højtryksbehandlingsvinge og en lavtryks flowback-vinge. Højtryksvingeventiler på moderne frac-stabler har funktion wolframcarbid trim at modstå erosion fra proppant-fyldt gylle.

4. Frac Head (gedehoved)

Frac-hovedet er den øverste komponent i frac-stakken og det primære forbindelsespunkt for flere behandlingsjernsledninger fra pumpebiler. Et frac-hoved har typisk 4 til 8 indløbsporte , hvilket tillader flere pumper at injicere samtidigt. Denne parallelle indsprøjtningsevne er det, der muliggør de ekstremt høje strømningshastigheder, der kræves til moderne multi-trins færdiggørelser. Frac-hovedet har også integrerede kontraventiler for at forhindre tilbagestrømning.

5. Dræb linje og kontraventiler

Dræbningslinjer giver en hjælpevej til at pumpe tung væske ind i brøndboringen for at genvinde kontrollen i tilfælde af en brøndkontrolhændelse. Kontraventiler er integreret i hele frac-stakken for at forhindre tilbagestrømning af brøndboringsvæsker eller -gasser ind i pumpeledningerne ved behandling af trykfald.

Typer af Frac-stabler: Enkelt-, dobbelt- og lynlåskonfigurationer

Frac-stakke er indsat i flere konfigurationer afhængigt af brønddesign, pudeborelayout og operationelle mål.

Tabel 2: Almindelige frac stack-konfigurationer, deres beskrivelser og optimale applikationsscenarier.

Vedtagelsen af lynlås frac and simul-frac teknikker i Perm-bassinet og andre store amerikanske skiferspil har drevet betydelig innovation inden for frac stack-design. I simul-frac-operationer har operatører rapporteret færdiggørelseseffektivitetsforbedringer på 40-60 % sammenlignet med konventionel enkeltbrøndsfrakturering, hvilket dramatisk reducerer omkostningerne pr. sidefod.

Materialevalg og slidstyrke i Frac Stacks

Materialevalg er kritisk, fordi frac-stakke er udsat for stærkt slibende proppant-opslæmninger - slidsvigt er en af de primære årsager til frac-stakkens nedetid og udskiftning.

Nøgle materielle overvejelser omfatter:

• Materialer til krop og motorhjelm: AISI 4130/4140 legeret stål, varmebehandlet for at opfylde API 6A PSL-3 eller PSL-4 krav
• Sæde og lågebeklædning: Wolframcarbid eller hærdet 17-4 PH rustfrit stål til erosionsbestandighed i højhastigheds proppantflow
• Forseglinger: Elastomere tætninger skal være kompatible med fraktureringsvæskekemi, herunder høj-pH slickwater-systemer og syrebaserede stimuleringsvæsker
• Sur service (H₂S) miljøer: NACE MR0175/ISO 15156-kompatible materialer er obligatoriske, når hydrogensulfid er til stede

Det viser undersøgelser inden for færdiggørelsesudstyrssektoren wolframcarbid trimmede ventiler demonstrere en levetid 3-5 gange længere end standard ståltrimmede ventiler i applikationer med høj proppantkoncentration, hvilket reducerer de samlede færdiggørelsesomkostninger betydeligt gennem færre udstyrsudskiftninger.

API-standarder, der styrer Frac Stack-design og -test

Frac-stakke skal overholde internationalt anerkendte API-standarder - overholdelse er ikke valgfri; det er et lovligt og kontraktligt krav på de fleste olie- og gasaktiviteter.

• API 6A (brøndhoved og juletræsudstyr): Styrer design, materialer, test og mærkning af brøndhovedkomponenter, herunder frac-stabler. PSL-2-, PSL-3- og PSL-4-niveauerne definerer gradvist strengere kvalitets- og sporbarhedskrav.
• API 16C (Choke and Kill Equipment): Gælder højtryksbrøndkontrolkomponenter, herunder dræberledninger og chokermanifold, ofte integreret med frac-stabler.
• API 6FA / 6FB (brandtest): Brandtestede frac stack-ventiler kan specificeres i miljøer med forhøjet brandrisiko.
• NACE MR0175: Materialekrav til sure serviceapplikationer, hvor H₂S-koncentrationer overstiger tærskler.

For kritiske brønde og højrisikomiljøer specificerer operatørerne typisk PSL-3 eller PSL-4 bedømte frac-stakke, som kræver fuld materialesporbarhed, supplerende NDE (ikke-destruktiv undersøgelse) og bevidnet fabriksaccepttest (FAT).

Sådan vælger du den rigtige Frac Stack: En praktisk tjekliste

Valg af den korrekte frac-stack kræver en systematisk evaluering af brøndforhold, driftskrav og regulatoriske forpligtelser.

Tabel 3: Praktisk tjekliste til valg af frac-stack, der dækker vigtige tekniske og operationelle parametre.

Frac Stack vedligeholdelse, inspektion og levetid

Korrekt vedligeholdelse er afgørende for at sikre, at frac-stacks fungerer pålideligt - en defekt ventil eller sprængt tætning under et højtrykspumpejob repræsenterer både en sikkerhedsrisiko og en kostbar, uplanlagt nedlukning.

Branchens bedste praksis for vedligeholdelse af frac stack omfatter:

• Pre-job tryktest: Alle frac-stabler skal tryktestes til arbejdstrykklassificeringen (typisk en lavtrykstest ved 250 PSI og en fuld arbejdstrykstest) før hvert job.
• Eftersyn efter job: Ventiler, sæder og tætninger skal inspiceres efter hvert job. Ventilbeklædning og lågesæder er de mest slidstærke genstande.
• Fuld renoveringsintervaller: Mange operatører specificerer fuld demontering og gencertificering hver 12-18 måneder eller efter et defineret antal jobtimer, alt efter hvad der kommer først.
• Dokumentation og sporbarhed: Vedligeholdelsesregistre, tryktestcertifikater og materialesporbarhedsdokumenter skal ledsage alle frac-stabler på regulerede markeder.

Forsømmelse af vedligeholdelsescyklusser er en førende årsag til fejl i felten frac-stack. Industridata tyder på det forebyggende vedligeholdelsesprogrammer reducerer uplanlagte frac stack fejl med op til 70 % , hvilket giver betydelige omkostningsbesparelser i løbet af et færdiggørelsesprograms levetid.

Innovationer i Frac Stack-teknologi

Frac stack-teknologien fortsætter med at udvikle sig hurtigt for at understøtte de stadig mere aggressive færdiggørelsesprogrammer, som efterspørges af skiferoperatører.

• Elektrisk og hydraulisk aktiverede ventiler: Fjernbetjente frac-stabler giver operatører mulighed for at åbne og lukke ventiler fra en sikker afstand, hvilket reducerer personaleeksponering under højtryksoperationer.
• Automatiseret trykovervågning: Integrerede tryktransducere og realtids SCADA-integration muliggør kontinuerlig overvågning af frac stack-integritet under pumpning.
• 20.000 PSI-class systems: Efterhånden som operatører retter sig mod dybere, tættere formationer, kommer næste generations frac-stakke vurderet til 20.000 PSI ind i bredere kommerciel brug.
• Kompakt og let design: Modulære frac-stakke designet til hurtig oprigning og nedrigning på pudesteder med flere brønde reducerer den samlede færdiggørelsestid pr. brønd.
• Højhastigheds frac-plug udboring: Integrerede oprullede rør- og flowback-systemer parret med frac-stabler muliggør hurtigere plug-drill-out mellem stadier, hvilket understøtter højfrekvente færdiggørelsesplaner.

Disse innovationer understøtter tilsammen industriens drive hen imod hurtigere og mere effektive afslutninger samtidig med at risikoen for menneskers eksponering for højtryksudstyr reduceres.

Ofte stillede spørgsmål om Frac Stacks

Konklusion: Hvorfor det er vigtigt at få Frac-stabler rigtigt

Frac-stakke er ikke en handelsvare — de er præcisionskonstruerede, sikkerhedskritiske enheder, hvis korrekte valg, vedligeholdelse og drift direkte påvirker brøndsikkerheden, færdiggørelseseffektiviteten og i sidste ende økonomien ved ethvert hydraulisk fraktureringsprogram.

Fra valg af den korrekte trykklasse og borestørrelse til at specificere passende materialekvaliteter til sur eller slibende service, har enhver beslutning i frac-stack-konfiguration downstream-konsekvenser. Efterhånden som færdiggørelsesprogrammer bliver mere aggressive - dybere, længere laterale sider, højere behandlingstryk, flere stadier pr. brønd - vil rollen som højtydende, korrekt certificerede frac-stakke kun blive vigtigere.

Ingeniører og indkøbsprofessionelle, der forstår de tekniske grundprincipper i frac-stabler, er bedre positioneret til at træffe beslutninger, der forbedrer driftssikkerheden, reducerer nedetid for udstyr og optimerer de samlede omkostninger ved færdiggørelse af brønde.
